Форум » Вооружение стран США, СССР, Японии, Германии, Англии. » Германия » САУ
САУ
Денис-STALKER Дата: Среда, 19.05.2010, 17:31 | Сообщение # 1
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
Ягдпантера

Ягдпантера (нем. Jagdpanther) — тяжёлая по массе немецкая самоходно-артиллерийская установка (САУ) класса истребителей танков времён Второй мировой войны.

«Ягдпантера» сконструирована на базе танка «Пантера» Pz Kpfw V Ausf G и имеет компоновку, близкую к компоновке советской САУ СУ-85 (низкий корпус совершенной конфигурации). Для тяжёлой машины «Ягдпантера» обладала хорошей скоростью и проходимостью. С другой стороны, самоходка унаследовала от базовой машины ряд недостатков, в первую очередь невысокую механическую надёжность и относительно тонкую бортовую броню.

С октября 1943 заводами MIAG (Брауншвейг), MNH (Ганновер), MBA (Потсдам) произведено 413 «Ягдпантер» (с января 1944 по 1945 год — 392).

По ведомственному рубрикатору министерства вооружений нацистской Германии самоходка обозначалась как Sd. Kfz. 173 Panzerjager V Jagdpanther. С октября по 29 ноября 1943 называлась Panzerjager 8.8 cm auf Panther I.
В классе истребителей танков является одной из лучших САУ своего времени.

История создания

3 августа 1942 года управление вооружений вермахта приняло решение использовать базу танка VK 3002 (MAN), который позднее получил известность как Пантера, для недавно созданного мощного 88 мм противотанкового орудия Pak 43/3 L/71. Первоначально реализация этого проекта была поручена фирме Крупп, которая в то время уже работала над размещением 88 мм орудия на шасси танка Pz Kpfw IV. Изготовитель «Пантер» фирма MAN сообщила о том, что первые шасси нового танка будут отгружены не ранее января 1943 года. Поэтому осенью работы шли с использованием макетов в натуральную величину и в масштабе 1:10. Крупп определил, что шасси Пантеры требуют определённой доработки, чтобы нести мощное орудие, в сочетании с хорошей броневой защитой, и объявил, что подготовительные работы будут закончены к январю 1943 года. 10 ноября 1942 года была сделана деревянная модель.

15 октября 1942 года на заседании Рейхсминистерства военной экономики и промышленности, под влиянием А. Шпеера было принято решение о передаче дальнейшей разработки фирме Даймлер-Бенц, так как, изначально, сборка нового САУ планировалась на предприятиях этой фирмы. Работы фирмы Крупп над истребителем танков завершились демонстрацией макета новой САУ Ягдпантеры, которая мало походила на окончательный вариант, представителю департамента вооружений 16 ноября 1942 года.

5 января 1943 года на заседании технической комиссии фирмы Даймлер-Бенц был определен ряд технических требований к будущему образцу (тогда он назывался 8.8 cm Sturmgeschutz), в том числе: толщина лобовой брони 100 мм — верх и 60 мм — низ, с наклоном 60 градусов, толщина верхней, задней и боковой брони 30 мм с таким же наклоном. Амбразура орудия должна быть выполнена из брони повышенного качества и крепиться к корпусу на болтах, что должно было обеспечивать быстрый демонтаж орудия. Узлы трансмиссии и коробки передач, должны при замене, извлекаться, через амбразуру орудия. Место механика-водителя предполагалось оснастить двумя перископами, объективы которых защищали вкладки из бронестекла. В бортах боевой рубки предусматривались бойницы для ведения огня из личного оружия экипажа изнутри боевого отделения.

Департамент вооружений определил, что фирма Даймлер-Бенц целиком сосредоточится на выпуске «Пантер», а дальнейшее производство Ягдпантеры было передано на предприятие MIAG (Muhlenbau-Industrie AG) в Брауншвейге, в ввиду нехватки на Даймлер-Бенц производственных площадей. К середине 1943 года были произведены первые корпуса, а в декабре 1943 года был сделан первый опытный образец. Конструкция прототипа подразумевала унификацию Ягдпантеры, с проектируемым тогда танком Panther II.

4 мая 1943 года министерством вооружений было принято решение о временном замораживании проекта Panther II, и разработчики Ягдпантеры были вынуждены сделать ряд изменений в уже имеющейся конструкции с целью унификации узлов будущей САУ с имеющимся танком Пантера. Была уменьшена толщина брони с целью понижения общего веса машины и оставлена ходовая часть от Пантеры. Экипаж был уменьшен до 5 человек.

В середине 1943 года на фирме Даймлер-Бенц построили полномасштабную модель «Ягдпантеры», которую отправили на MIAG для создания шаблонов и лекал. 20 октября 1943 года модель вместе с другими образцами бронетехники продемонстрировали фюреру на полигоне Арисе (Ожише).

В октябре 1943 года, ещё до начала выпуска, истребитель танков был модернизирован. Причиной стал опыт, полученный в ходе летних боёв в битве на Курской Дуге. Выявилась необходимость защиты машины от пехоты противника. С этой целью справа от пушки была смонтирована шаровая установка для пулемёта. До того огонь предполагалось вести через бойницу в лобовой броне, как у Pz-V Ausf.D.

В феврале 1944 года началось серийное производство САУ, получившей официальное название Sd. Kfz. 173 Panzerjager V Jagdpanther. Основное количество Ягдпантер производилось на базе танка PzKpfw V Panther Ausf. G.

Первая САУ была выпущена на заводе MIAG в октябре 1943 года. Начиная с 29 ноября 1944, САУ получила свое известное имя Ягдпантера, вместо Panzerager 8.8 cm auf Panther I.

Немецкий истребитель танков «Ягдпантера»

Серийный выпуск

Серийный выпуск «Ягдпантер» наладили на заводе MIAG в Брауншвейге. Первые «Ягдпантеры» едва ли можно назвать серийными, так как месячный выпуск составил всего несколько машин. В марте 1944 года выпустили всего 8 машин. Производство отставало от графика в 2-3 раза. В июне 1944 года завод подвергся налёту бомбардировщиков из 8-го авиаполка США. В результате этого налёта завод серьёзно пострадал и выпустил в тот месяц всего 6 «Ягдпантер». В октябре американцы вновь удачно разбомбили завод MIAG, следствием чего октябрьский выпуск составил всего 8 «Ягдпантер».

Все это заставило Waffen Amt привлечь к выпуску «Ягдпантер» новых производителей. Выбор был сделан в пользу фирмы MNH (Maschinenfabrik Niedersacshsen) из Ганновера, которая к тому времени участвовала в выпуске «Пантер». Фирма MNH выпустила в ноябре 1944 года 20 «Ягдпантер» и ещё 14 в декабре. К выпуску также привлекли завод MBA (Maschinenfabrik Bahnbedarf) в Потсдаме. Первые «Ягдпантеры» в MBA выпустили в декабре 1944 года. Сам MBA «Пантеры» не выпускал, но был субподрядчиком фирмы Даймлер-Бенц.

В январе 1945 месячный выпуск составил MIAG — 35 машин, MNH — 35 машин, MBA — 2 машины.

Несмотря на бомбардировки и нехватку рабочих рук Департамент вооружений планировал увеличить выпуск «Ягдпантер» в феврале планировалось выпустить 70 машин (на деле выпустили только 42 машины), а к июню 1945 года месячный выпуск довести до 100 машин.

Главным поставщиком «Ягдпантер» должен был стать завод MIAG — 60 машин ежемесячно, а MNH и MBA — по 20 машин.

Пушки 88 мм Pak 43/3 L/71 изготавливали заводы фирмы Dortmund-Hoerder-Huettenverein AG в Либштадте и Дортмунде. Корпуса собирала фирма Brandenburger Eisenwerke GmbH из Бранденбурга.

Немецкий истребитель танков «Ягдпантера»

Модификации

В течение всего процесса производства, в конструкцию Ягдпантеры вносились следующие изменения: были убраны пистолетные порты; добавлен гранатомет Nahverteidigungswaffe для ближнего боя, установленный на крыше; удален левый перископ водителя; добавлены кронштейны на люке, обеспечивающем доступ к двигателю; перенесен на другое место домкрат; добавлены трубы охлаждения двигателя; ствол орудия стал состоять из двух частей, что упрощало процедуру его замены; добавлен циммерит; усилена амбразура крепления орудия; добавлена бронированная защита выхлопных труб; перенос ящика крепления ЗИП с борта на заднюю часть рубки.
Первая модификация — это ранние машины, имевшие монолитный ствол орудия Pak 43/2, маску, приваренную к лобовой броне и два перископа у механика-водителя.
Вторая модификация — пушка Pak 43/3 и один перископ у механика-водителя.
Третья модификация — новая маска пушки, крепившаяся болтами, надмоторная бронеплита от танка Pz-V Ausf.G и другие мелкие отличия.

«Ягдпантера» серийно выпускалась в двух модификациях, отличавшимися деталями установки пушки (пушка стала состоять из двух частей) и маски.

Организационно-штатная структура

Организационно батальон соответствовал штатному расписанию KStN 1149c от 1 марта 1944 года. Рота насчитывала 14 машин, ещё две «Ягдпантеры» находились при штабе роты. Всего в батальоне было три роты, плюс рота обслуживания с пятью Bergepanther и ремонтная рота. Кроме того, в батальоне было два взвода ПВО, сапёрный взвод, и разведзвзвод на бронетранспортёрах. При штабе батальона находилось две командирские «Ягдпантеры», оснащённые дополнительными радиостанциями (KStN 1149а от 1 марта 1944 года).

Боевое применение

Первые Ягдпантеры направлялись в 654 отдельный батальон. Это было первое подразделение, применившее Ягдпантеры в боях на Западном фронте. Всего в трех ротах батальона насчитывалось 42 Ягдпантеры. Через 2 недели на Западный фронт были посланы ещё 4 батальона тяжелых истребителей танков, каждый из которых имел в своем составе одну роту состоящую из Ягдпантер.

Первой частью, оснащённой «Ягдпантерами», был 654-й батальон тяжелых истребителей танков. Для комплектации батальона машин не хватало, поэтому в составе батальона сформировали лишь две роты. 11 июня вторая рота располагала 13 машинами, при штабе батальона имелись две командирские «Ягдпантеры». 15 июня 8 машин 2-ой роты 654-го батальон погрузили на платформы и отправили в Нормандию. Там машины включили в состав элитного Panzer-Lehr-Divizion. По состоянию на 1 июля полностью оснащены были лишь 2-я и 3-я роты. В 1-й роте ещё не было ни одного истребителя танков. 17 июля все машины 2-й и 3-ей роты в полном составе отправились на фронт, где машины включили в состав XLVII танкового корпуса.

Следует заметить, что первоначально командирские «Ягдпантеры» в батальоне были заменены командирскими «Пантерами». 30 июля командующий XLVII танкового корпуса доложил, что машины 654-го батальона сожгли 25 танков союзников в том числе Churchill Mk.IV из 6-ой гвардейской танковой бригады. Сам же батальон потерял в июле три машины (две «Ягдпантеры» и одну командирскую «Пантеру»).

В конце июля батальон получил пополнение в виде 16 машин. Это позволило батальону полностью оснастить 1-ю роту и восполнить потери. 10 августа англичанам удалось захватить почти целую «Ягдпантеру» с бортовым номером 314 (из состава 3-ей роты).

После боёв под Фалезом 654-й батальон отступил за Сену. Через реку удалось переправить 23 машины. 9 сентября батальон отвели на полигон в Графенвер. С завода MIAG регулярно поступали пополнения: 14 октября — 9 машин, 23 октября — 7 машин. 15 ноября батальон получил ещё 6 «Ягдпантер».

В последние дни ноября батальон действовал в Эльзасе в составе группы армий «G». Было сожжено 52 единицы вражеской бронетехники, а потери батальона составили 18 машин. 1 декабря 1944 года батальон располагал 25 исправными «Ягдпантерами».

В начале 1944 года на полигоне в Милау на базе 525-го тяжёлого армейского батальона истребителей танков был сформирован 559-й батальон. Первоначально батальон получил машины Marder III. В марте в Милау прибыли две первые «Ягдпантеры». В мае батальон получил ещё пять машин. В конце августа батальон получил 11 «Ягдпантер» и ещё 28 штурмовых орудий. 3 сентября батальон получил ещё 17 «Ягдпантер», доведя их численность до 35 штук. Батальон вошёл в состав Группы Армий «B» действовавшей на территории Голландии. Батальон сражался в Утрехте и над каналом Альберта. В ходе этих боёв батальон потерял большинство своих машин. Так, на 1 ноября 559-й батальон располагал всего шестью исправными «Ягдпантерами».

Летом 1944 года в Panzerjagerschule в Милау заново сформировали разбитый на Восточном фронте 519-й тяжёлый армейский батальон истребителей танков. Две роты батальона планировали оснастить штурмовыми орудиями StuG 40, а одну — «Ягдпантерами». Закончив формирование и обучение, батальон в полном составе отправился на Западный фронт, где вошёл в Группу Армий «G».

На Западном фронте действовало ещё два батальона, располагавших «Ягдпантерами»: батальоны с номерами 560 и 655. Планировалось к началу Арденнского наступления оснастить в каждом батальоне по одной роте «Ягдпантер». Однако новые машины успел получить только 560-1 батальон, а 655-й батальон оснастили «Ягдпантерами» уже в 1945 году.

Все части, сражавшиеся в Арденнах, потеряли более половины своего парка бронетехники. Например, 654-й батальон потерял 56 процентов от должного количества машин.

Наступление в Арденнах было периодом самого интенсивного использования «Ягдпантер» на фронте.

В арденском наступлении участвовало три роты из трёх батальонов. Кроме того, несколько «Ягдпантер» было в других частях, например в Füehrer-Grenadir Brigade. Командир бригады полковник Ганс-Йоахим Калерт по состоянию на 16 декабря 1944 года располагал в 1-м батальоне танкового полка 37 «Пантерами», из которых половина на самом деле приходилась на «Ягдпантеры». В составе 6-й армии действовала рота 519-го батальона, а Panzer-Lehr-Divizion вместо 1-го батальона 130-го танкового полка имел в своём составе 559 Schwere Heeres Panzerjager Abteilung. В первые дни боёв батальон находился в резерве, а позднее вошёл в состав боевой группы «фон Посингер».

Несколько «Ягдпантер» из 559-го батальона немцы потеряли на улицах Ямелле, а одну машину бросили на шоссе к югу от Ан-сюр-Лас.

С февраля 1945 на Восточном фронте в боях принимало участие 5 батальонов, каждый из которых имел в своем составе роту, состоящую из 14 Ягдпантер.

На Восточном фронте «Ягдпантеры» проявили себя гораздо скромнее. В январе 1945 года на востоке действовало всего 10 машин из 563-го и 616-го батальонов. 653-й батальон был спешно переброшен на восток от Милау, где сражался в районе Грудуска и Цеханува (Цихенау), потом защищал Ольштын (Алленштайн). Разбитый батальон отступил в Восточную Пруссию, где зимой 1945 года был окончательно разбит. 3-я рота 616-го батальона действовала в районе Быгдоши и Мирославца (Меркиш-Фридлянд).

В 1945 году «Ягдпантеры» начали поступать не только в отдельные батальоны истребителей танков, но и в другие танковые части, в том числе в танковые дивизии вермахта (например, в 9-ю танковую дивизию на западе и 4-ю на востоке) и Waffen SS (9-ю и 10-ю танковую дивизии СС на востоке). Отдельные батальоны также получили пополнения. Например, 13 марта 1945 года 559-й батальон получил 5 «Ягдпантер». В некоторых танковых батальонах «Ягдпантеры» использовали для замены «Пантер». Подобное имело место в 1-ом танковом батальоне 29-го танкового полка и в 1-ом батальоне 130-го танкового полка. В обоих этих батальонах «Ягдпантерами» целиком вооружили по одной роте.

Распыление сил в последние месяцы войны привело к тому, что «Ягдпантеры» действовали на самых разных фронтах. 560-й батальон истребителей танков поддерживал действия 12-ой танковой дивизии СС «Гитлерюгенд» в Венгрии, а «Ягдпантеры» из 10-й танковой дивизии СС сражались в районе Насы Лужицкой с частями 2-ой армии войска польского.

Кроме того, «Ягдпантеры» были и в составе дивизии «Великая Германия».

Самое массовое применение Ягдпантер на Восточном фронте было отмечено во время контратаки немецкой армии Дитриха под озером Балатон, и во время обороны Вены. Предположительно, большинство САУ входило в наспех сколоченные танковые подразделения СС и применялись наряду с танками.

Стоит отметить, что на 1 марта 1945 года в строю находилось 202 «Ягдпантеры».

Где можно увидеть

В наши дни в различных музеях экспонируется 10 «Ягдпантер».
Франция — в Сомюре Musée des Blindé
Великобритания — Имперский военный музей в Лондоне.
Германия — Sinsheim Auto & Technik Museum Sinsheim.
Швейцария — в танковом музее в городе Туне.
США — в музее Абердинского полигона.
Россия — Бронетанковый музей в Кубинке.

«Ягдпантера» в компьютерных играх

«Ягдпантера» фигурирует в большом количестве компьютерных игр разнообразных жанров — в симуляторах бронетанковой и авиатехники (в качестве цели), стратегиях реального времени. По своему бронированию и вооружению её представление в игре является одним из самых мощных игровых юнитов, что в определённой степени соответствует действительности.

«Ягдпантеру» можно увидеть и в отечественных играх, в частности, в стратегиях реального времени Блицкриг и Sudden Strike (Противостояние). Стоит отметить, что отражение особенностей использования истребителей танков в в этих играх далеко от реальности. Наиболее достоверно этот истребитель танков отображён в игре «Вторая мировая».

«Ягдпантеру» также можно увидеть в MMO игре World of Tanks.

Модели «Ягдпантеры»

Масштабные копии САУ «Ягдантера» выпускаются рядом фирм-производителей модельной продукции Tamiya, Dragon. Чертежи для самостоятельной постройки модели неоднократно публиковались в различных журналах модельной и военно-исторической направленности — «Моделист-Конструктор», «М-Хобби», «Бронеколлекция» и др.


Наша раша, держава наша, страна наша, наша раша!!!


HUNTER-HUNT Дата: Среда, 19.05.2010, 20:55 | Сообщение # 2
Охотник Ветеран
Группа: Администраторы
Сообщений: 154
Награды: 13
Репутация: 220
Статус: Offline

За хорошию репутации За 50 постов За 100 Постов
Еще есть Ягдтигр

Материал я не искал просто с помнил что еще есть такая Самоходка.

Вот еще с помнил
Это Фердина́нд или Элефант (ну кому как, оба название официальное)



EgorM Дата: Четверг, 20.05.2010, 09:41 | Сообщение # 3
Хороший друг и ньюсмейкер!
Группа: Администраторы
Сообщений: 160
Награды: 10
Репутация: 100
Статус: Offline

За хорошию репутации За 50 постов За 100 Постов
Немецкая зенитная самоходная установка (ЗСУ) «Wirbelwind». Довольно таки, малоизвестная техника. Нашел пока к сожалению, только такое фото

ЗСУ 2 cm Flak auf Pz.IV. «Wirbelwind» («Вихрь») была создана в результате сотрудничества 12-го танкового полка СС и фирмы «Ostbau». Счетверенная 20-мм зенитная установка на шасси среднего танка PzKpfw IV была наиболее эффективным средством борьбы с низколетящими самолетами. В конце 1944 — начале 1945 года фирмой «Ostbau» было изготовлено 106 таких ЗСУ, поступивших на вооружение зенитных батарей в танковые и моторизованные дивизии вермахта и СС, где они использовались вплоть до окончания войны



Денис-STALKER Дата: Четверг, 20.05.2010, 11:40 | Сообщение # 4
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
EgorM, Это не по теме.Надо было добавить в тему ПВО.Так что я переношу твой пост туда.Спасибо.

Наша раша, держава наша, страна наша, наша раша!!!


Денис-STALKER Дата: Четверг, 20.05.2010, 11:51 | Сообщение # 5
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
Твой пост перенесён сюда!

Наша раша, держава наша, страна наша, наша раша!!!


EgorM Дата: Четверг, 20.05.2010, 12:14 | Сообщение # 6
Хороший друг и ньюсмейкер!
Группа: Администраторы
Сообщений: 160
Награды: 10
Репутация: 100
Статус: Offline

За хорошию репутации За 50 постов За 100 Постов
Денис-STALKER, а я тоже про это думал, тут понимаешь - двояко получается - с одной стороны самоходка, а с другой стороны - ПВО.

Вот к примеру Шилку взять - самоходная зенитная установка - куда ее отнести - к САУ? (артиллерия то есть - пушки автоматические), а с другой ПВО - вот и думаешь куда все это запихнуть.
Если мне не изменяет память, то у немцев все что на гусеницах было (кроме танков) - артиллерия, зенитки, подвозчики боеприпасов и т.д. относилось к классу САУ.



Денис-STALKER Дата: Четверг, 20.05.2010, 12:19 | Сообщение # 7
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
Фердинанд (САУ)

«Элефант» на Абердинском полигоне, США

«Фердина́нд» (нем. Ferdinand) — немецкая тяжёлая самоходно-артиллерийская установка (САУ) периода Второй мировой войны класса истребителей танков. Также называлась «Элефант» (нем. Elefant — слон), 8,8 cm PaK 43/2 Sfl L/71 Panzerjäger Tiger (P), Sturmgeschütz mit 8,8 cm PaK 43/2 и Sd.Kfz.184. Эта боевая машина является одним из самых сильно вооружённых и мощно бронированных представителей немецкой бронетехники того периода. Несмотря на свою малочисленность, данная машина является самым известным представителем класса самоходных орудий, с ней связано большое количество легенд.

САУ «Фердинанд» была разработана в 1942—1943 годах, являясь во многом импровизацией на базе шасси не принятого на вооружение тяжёлого танка Tiger (P) разработки Фердинанда Порше. Дебютом «Фердинанда» стала Курская битва, где бронирование этой САУ продемонстрировало свою малую уязвимость для огня советской основной противотанковой и танковой артиллерии. В дальнейшем эти машины участвовали в боях на Восточном фронте и в Италии, закончив свой боевой путь в пригородах Берлина. В Красной армии «Фердинандом» часто называли любую немецкую самоходную артиллерийскую установку.

История создания

История создания «Фердинанда» тесно переплетена с историей создания знаменитого танка «Тигр I». Этот танк разрабатывался двумя конкурирующими конструкторскими бюро — «Порше» и «Хеншель». Зимой 1942 года началось изготовление опытных образцов танков, получивших название VK 4501 (P) («Порше») и VK 4501 (H) («Хеншель»). 20 апреля 1942 года (в день рождения фюрера) опытные образцы были продемонстрированы Гитлеру, проведя показательные стрельбы. Оба образца показали близкие результаты, и решение о выборе образца для серийного производства не было принято. Гитлер настаивал на параллельном производстве обеих типов, военное руководство склонялось к машине Хеншеля. В апреле — июне испытания были продолжены, параллельно фирма «Нибелунгенверке» начала сборку первых серийных «Тигров» Порше. 23 июня 1942 года на совещании у Гитлера было решено иметь в серийном производстве только один тип тяжелого танка, которым стала машина фирмы «Хеншель». Причиной этого считаются проблемы с электромеханической трансмиссией танка Порше, малый запас хода танка, необходимость разворачивания серийного производства двигателей для танка. Определённую роль сыграл и конфликт Фердинанда Порше и немецкого Управления Вооружений.

Несмотря на принятое решение, Порше не прекращал работы над совершенствованием своего танка. 21 июня 1942 года рейхсминистерство вооружения и боеприпасов на основании личного распоряжения Гитлера дало указание об установке на танк мощной 88-мм пушки с длиной ствола 71 калибр. Однако, установка данной пушки в существующую башню оказалась невозможной, о чём руководство завода «Нибелунгенверке» сообщило 10 сентября 1942 года. Параллельно также по инициативе Гитлера прорабатывался вопрос об установке на шасси танка трофейной французской 210-мм мортиры в неподвижной рубке.

Ещё в марте 1942 года Гитлер приказал создать тяжёлую противотанковую САУ, вооружённую мощной 88-мм пушкой PaK 43. 22 сентября 1942 года фюрер высказался о необходимости переделки шасси «Тигра» Порше в такую установку, одновременно усилив лобовое бронирование до 200 мм. Официально Порше был уведомлен о переделке танка в самоходное орудие 29 сентября, однако проигнорировал это указание, надеясь на принятие на вооружение своего танка с новой башней для размещения длинноствольной 88-мм пушки. Однако, 14 октября 1942 года Гитлер потребовал немедленно начать работы по переделке шасси танков Порше в противотанковые САУ. Для ускорения работ к проектированию штурмовых орудий была привлечена фирма «Алкетт», имевшая большой опыт в данной области.

При проектировании «Фердинанда» Порше использовал опыт создания двух экспериментальных САУ 12,8 cm K 40 (Sf) auf VK3001 (H). Эти тяжёлые машины, вооружённые 128-мм зенитными пушками, проходили войсковые испытания в 1942 году. Проект «конверсии» танков в САУ делался КБ «Порше» и фирмой «Алкетт» в большой спешке, что не лучшим образом отразилось на конструкции машины — в частности, по причинам технологического характера (необходимость изготовления выреза в 200-мм броне, к тому же ослаблявшего лобовую плиту) построенные самоходки не имели предусмотренного проектом курсового пулемёта и наклонного расположения листов дополнительного бронирования. Корпус исходного танка подвергался минимальным изменениям, главным образом, в кормовой части; в то же время, общая компоновка машины подверглась существенным переделкам. Поскольку новое орудие имело значительную длину ствола, бронированную рубку с пушкой было решено установить в кормовой части корпуса, ранее занятой двигателями и генераторами, которые, в свои очередь, были перемещены в середину корпуса. Механик-водитель и радист, оставшиеся на своих местах в передней части корпуса, оказывались таким образом «отрезанными» от всего остального экипажа. Вместо не доведённых и не находящихся в серийном производстве двигателей Порше были установлены двигатели «Майбах», что привело к необходимости полной переделки системы охлаждения. Также, были заново спроектированы бензобаки увеличенной ёмкости. 28 декабря 1942 года проект САУ был рассмотрен и в целом одобрен (в ходе обсуждения проекта были высказаны требования к снижению веса машины, которые были удовлетворены рядом мероприятий, в частности уменьшением боекомплекта).

В январе 1943 года на фирме «Нибелунгенверке» началась переделка танковых шасси в САУ. К весне 1943 года первые машины начали поступать на фронт. В знак уважения к создателю Гитлер в феврале 1943 года приказал присвоить новым самоходкам его имя.

Производство

Работы по переделке первых двух шасси Tiger (P) в САУ начались в январе 1943 года на фирме «Алкетт». Модернизация корпусов с усилением их бронирования проходила на заводе «Обердонау» в Линце. В январе фирма отгрузила 15 корпусов, в феврале — 26, в марте 37 и в апреле — 12. Рубки самоходок были заказаны фирме «Крупп». Изначально планировалось, что окончательную сборку всех САУ будет проводить фирма «Алкетт», но в феврале 1943 года рейхсминистр вооружения и боеприпасов А.Шпеер предложил поручить эту работу фирме «Нибелунгенверке», что существенно облегчало транспортировку машин (предприятие «Нибелунгенверке» в Санкт-Валентине находилось всего в 20 км от завода «Обердонау» в Линце). Это предложение было принято, и все САУ, кроме первых двух, изготавливались на фирме «Нибелунгенверке». Первая серийная машина вышла на испытания на Куммерсдорфском полигоне в апреле 1943 года, в этом же месяце было сдано 30 машин, остальные прошли приёмку в мае. Всего было изготовлено 90 «Фердинандов», которые после окончательнго снаряжения боеприпасами, радиостанциями, запасными частями и инструментом были переданы в войска — 29 машин в апреле, 56 в мае и 5 в июне 1943 года.

Описание конструкции

САУ «Фердинанд» в бронетанковом музее, Кубинка

САУ имела достаточно необычную компоновку с размещением боевого отделения в корме в просторной рубке. Под боевым отделением размещались тяговые электродвигатели. В центральной части машины были установлены двигатели и генераторы. В передней части корпуса находились места механика-водителя и радиста.

Броневой корпус и рубка

Броневой корпус САУ, доставшийся ей «в наследство» от тяжёлого танка, был собран из листов катаной поверхностно закалённой брони толщиной 85 мм (лоб), 82 мм (верхняя часть борта и корма) и 60 мм (нижняя часть борта). В лобовой части бронирование было усилено дополнительным 105-мм листом, крепившемся на болтах с пулестойкой головкой, таким образом, бронирование в лобовой части корпуса достигало 190 мм. Броня не имела рациональных углов наклона. В передней части корпуса находилось два люка над местами механика-водителя и радиста. Броневая рубка собиралась из 200-мм (лоб) и 82-мм (борта и корма) броневых листов, расположенных под наклоном для увеличения снарядостойкости. Для бронирования лба рубки была использована кованая броня из запасов немецкого флота. Броневые плиты соединялись «в шип», в ответственных местах усиливаясь шпонками, и обваривались для обеспечения герметичности. Рубка крепилась к корпусу скобами и болтами с пулестойкой головкой. В бортах и корме рубки имелись амбразуры для ведения огня из личного оружия. В корме рубки размещалась большая круглая бронедверь, использовавшаяся для погрузки боеприпасов и замены орудия. Ещё два люка находилось на крыше рубки.

Вооружение

Основным вооружением САУ являлась 88-мм пушка StuK 43 (в ряде источников PaK 43) с длиной ствола в 71 калибр. Это орудие являлось приспособленным для установки на САУ вариантом противотанковой пушки PaK 43, которая, в свою очередь, была создана на базе зенитной пушки FlaK 41. Орудие массой 2200 кг оснащалось мощным двухкамерным дульным тормозом и устанавливалось в лобовой части рубки в специальной шаровой маске. Испытания обстрелом показали, что схема бронировки маски оказалась не очень удачной — в щели проникали мелкие осколки. Для исправления этого недостатка были установлены дополнительные щитки. В походном положении ствол орудия покоился на специальном креплении.

Орудие «Фердинанда» имело весьма мощную баллистику и на момент своего появления имело лучшую бронепробиваемость в мире среди танковых и противотанковых орудий. До самого конца войны оно с лёгкостью поражало все типы танков и САУ противника. Лишь лобовое бронирование тяжёлых танков ИС-2 и M26 «Першинг» на определённых дистанциях и курсовых углах защищало их от орудия «Фердинанда».

Таблица бронепробиваемости для 88-мм пушки StuK 43

Остроголовый бронебойный снаряд с защитным и баллистическим наконечником Pzgr.39-1, начальная скорость 1000 м/с

Дальность, м При угле встречи 60°, мм
100 202
500 185
1000 165
1500 148
2000 132
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

Боекомплект орудия состоял из 50 (у «Элефанта» — из 55) выстрелов, включавших в себя бронебойные снаряды Pzgr.39-1, подкалиберные снаряды Pzgr.40/43 и осколочно-фугасные снаряды Sprgr. Выстрелы были скомплектованы в унитарных патронах (по некоторым источникам, осколочно-фугасные выстрелы были раздельного заряжания). Для орудия САУ существовали и кумулятивные снаряды, но никакой информации об их использовании «Фердинандами» не найдено. С 1944 года вместо дефицитных и выпущенных в небольшом количестве снарядов Pzgr.40/43 использовались снаряды Pzgr.40 (W) — сплошные бронебойные тупоголовые.

Первоначально в состав вооружения пулемёт не входил, но в ходе модернизации января — марта 1944 года в лобовой броне корпуса справа была установлена шаровая установка пулемёта MG-34. Боекомплект пулемёта составлял 600 патронов.

Двигатель и трансмиссия

«Фердинанд» имел два V-образных 12-цилиндровых карбюраторных двигателя водяного охлаждения «Майбах» HL 120 TRM, мощностью по 265 л. с. (при 2600 об/мин). Выхлопные газы выводились в районе пятого опорного катка. САУ имела оригинальную электромеханическую трансмиссию. Двигатели приводили в действие два электрогенератора Siemens-Schuckert Typ aGV. Тяговые электродвигатели Siemens-Schuckert D1495aAC мощностью по 230 кВт были расположены в корме корпуса и приводили в действие каждый своё колесо через понижающий редуктор. Такая трансмиссия обеспечивала чрезвычайно лёгкое управление машиной, но отличалась значительным весом. Также электрооборудование САУ включало в себя вспомогательный электрогенератор, два стартера и четыре аккумуляторные батареи.

Ходовая часть

Ходовая часть САУ «Фердинанд»

Ходовая часть САУ имела много общего с таковой экспериментального танка «Леопард», спроектированного Порше в 1940 году. Подвеска блокированная, комбинированная (торсион в сочетании с резиновой подушкой), торсионы размещены вне корпуса продольно на тележках. С каждого борта было расположено по три тележки с двумя опорными катками каждая. Такая конструкция подвески значительно облегчала её ремонт — так, замена катка занимала не более 3—4 часов. Конструкция катков была хорошо продумана и обеспечивала высокий срок службы при значительной экономии дефицитной резины. Ведущее колесо имело съёмные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Гусеницы состояли из 109 стальных траков каждая шириной 640 мм.

Продолжение будет в следующем посте, т.к. в один пост всё не влезет!


Наша раша, держава наша, страна наша, наша раша!!!


HUNTER-HUNT Дата: Четверг, 20.05.2010, 16:12 | Сообщение # 8
Охотник Ветеран
Группа: Администраторы
Сообщений: 154
Награды: 13
Репутация: 220
Статус: Offline

За хорошию репутации За 50 постов За 100 Постов
Ягдтигр

«Ягдтигр» (нем. Jagdtiger), полное официальное название Panzerjäger Tiger — германская самоходная артиллерийская установка (САУ) периода Второй мировой войны, класса истребителей танков, тяжёлая по массе. По германской ведомственной системе обозначений военной техники «Ягдтигр» носил индекс Sd.Kfz.186. «Ягдтигр» был разработан в 1942—1944 годах на шасси тяжёлого танка «Тигр II» и стал самым тяжёлым серийно производившимся образцом бронетехники всех времён.

«Ягдтигр» серийно производился с 1944 по 1945 год, однако из-за перебоев с поставками материалов и разрушения заводов воздушными бомбардировками, было выпущено всего, по разным данным, от 70 до 79 САУ этого типа. Из-за малочисленности выпущенных машин, их ненадёжности и постоянной проблемы нехватки горючего для них, боевое применение «Ягдтигров» было ограниченным и не оказало влияния на ход войны, хотя те машины, которым всё же довелось вступить в бой, продемонстрировали способность уверенно уничтожить любой из участвовавших в войне образцов бронетехники стран антигитлеровской коалиции, при этом оставаясь в лобовой проекции почти неуязвимым для их огня. Тем не менее, многие из этих САУ были попросту брошены экипажами после израсходования боеприпасов или топлива, или после поломки.

Описание конструкции

«Ягдтигр» имел компоновку с размещением моторного отделения в кормовой части, совмещённого трансмиссионного отделения и отделения управления — в лобовой части, а боевого отделения — в неподвижной рубке в средней части корпуса. Экипаж САУ состоял из шести человек: механика-водителя и стрелка-радиста, располагавшихся в отделении управления и наводчика, командира и двух заряжающих, находившихся в боевом отделении

Броневой корпус и рубка

Корпус практически полностью был заимствован от танка "Королевский тигр", только в связи с размещением более габаритной рубки вместо башни пришлось удлинить его на 300 миллиметров. Поверх бронекорпуса монтировалась массивная рубка, служившая защитой экипажу и орудию. Лобовой броневой лист имел толщину 250 мм с наклоном 15 градусов от вертикали, что делало его практически неуязвимым для всех танковых и противотанковых орудий противника. Защита корпуса была не менее внушительной - верхний лобовой лист имел толщину 150 мм при наклоне в 50 градусов, нижний - 120 мм с таким же наклоном. Толщина бортов и кормы была существенно ниже, впрочем, если учесть, что "Ягдтигру" вменялось в задачу практически всегда быть обращенным к противнику мощной лобовой броней, это можно было не принимать во внимание.

Вооружение

В лобовом броневом листе рубки, в конической маске типа Saukort (Свиное рыло), устанавливалось нарезное орудие 128 мм PaK 44 с длиной ствола 55 калибров. Из-за огромной массы орудия с маской была применена уникальная схема его монтажа - вместо того, чтобы закрепить орудие на шарнире в лобовом бронелисте рубки, как это характерно для "классических" самоходок, конструкторы создали особый подъемно-поворотный механизм, который монтировался на полике боевого отделения. Таким образом, броневая рубка как бы строилась "вокруг" орудия и экипажа, не входя с орудием в непосредственное зацепление. Из-за огромной же отдачи, которая разрушающе воздействовала на ходовую часть, машина вела огонь преимущественно с места. Боекомплект состоял из 40 бронебойных и фугасных выстрелов раздельного заряжания и 1500 патронов к курсовому пулемету, размещенному в верхнем лобовом листе корпуса. Масса бронебойного снаряда - 28 кг, фугасного - 25,6 кг.

По некоторым данным, на часть машин устанавливались зенитные пулеметы MG-42

Двигатель и трансмиссия

Ни двигателем, ни трансмиссией "Ягдтигр" не отличался от линейного танка, оснащенного 12- цилиндровым бензиновым двигателем Maybach HL 300R мощностью 700 л.с. при 3000 обор./мин.

Ходовая часть

Ходовая часть практически полностью была заимствована у базового танка и применительно к одному борту состояла из ведущего колеса переднего расположения, пяти двойных катков с опорой на внешнюю часть гусеницы, четырех двойных опорных катков с опорой на внутреннюю часть гусеницы и направляющего колеса. Правда, в отличие от танка, у которого половинки направляющего колеса частично перекрывали девятый опорный каток, из-за увеличившейся длины корпуса направляющее колесо было отнесено назад.

Организационно-штатная структура

"Ягдитигры" поступали на вооружение отдельных тяжелых противотанковых батальонов (schwerePanzerJagerAbteilung, s.Pz.Jgr.Abt). Планировалось, что они заменят в этих подразделениях САУ "Фердинанд". Однако, из-за сложности в производстве и постоянных бомбежек авиации союзников удалось выпустить сравнительно небольшое количество машин и этим планам не суждено было сбыться. В результате "Ягдтиграми" было вооружено по две из трех рот в двух тяжелых противотанковых батальонах - знаменитых 653-м и 654-м, проявивших себя на Курской дуге.

Боевое применение

Впервые «Ягдтигры» были использованы в боях на Западном фронте в марте 1945 г. Они поражали американские «Шерманы» с расстояния 2500 м! В начале апреля 1945 г. в боевых частях на Западном фронте насчитывалось двадцать четыре «Ягдтигра».

Оценка машины

Не вызывает сомнения, что «Ягдтигр» в вопросе противотанковой борьбы на порядок превосходил все танки САУ антигитлеровской коалиции и самого Третьего рейха. Как минимум, до 1948 года в мире не имелось танка, который мог бы выдержать выстрел этой машины даже в лоб. Пушка PaK 44 с длиной ствола в 55 калибров, созданная на базе зенитки, позволяла поражать любой танк на всех разумных дистанциях боя.

Вместе с тем, самоходка обладала целым набором существенных недостатков, самыми важными из которых были следующие:

-Ходовая часть «Ягдтигра» была крайне перегруженной, что привело к ужасно низкой надёжности машины. По этой причине в конструкцию САУ штатно входили два стационарных подрывных заряда для её уничтожения в случае технической неисправности. Один заряд размещался под двигателем, второй — под казенником пушки.

-Мощность двигателя в 700 л. с. для машины массой 75 т была явно недостаточной. Следствием этого была малая подвижность САУ, что в известной степени уменьшало преимущества мощнейшего лобового бронирования и вооружения. Для сравнения: аналогичный двигатель был установлен на танке «Пантера», весившей на 30 тонн меньше, но уже при своем весе не обладавшей достаточной подвижностью. По этой причине самоходка в основном использовалась в укрытиях на стационарных позициях, где ее низкие ходовые качества особой роли не играли.

-При отсутствии вращающейся башни, невысокой скорострельности из-за раздельного заряжания и численном превосходстве противника его атака во фланг «Ягдтигру» становилась более чем вероятной. Бортовая броня «Ягдтигра» в 1944-45 гг. не обеспечивала ему надёжной защиты от танковых и противотанковых пушек стран антигитлеровской коалиции. Это же обстоятельство делало машину уязвимой к атакам пехоты со средствами ближнего противотанкового боя — гранатомётами «Базука» или зажигательными бутылками КС.

-Низкая манёвренность и очень большие габариты не способствовали успешному уклонению от атак с воздуха, значительное количество САУ «Ягдтигр» было выведено из строя авиацией союзников.

-САУ «Ягдтигр» была очень дорога и нетехнологична в производстве.

Как результат, число выпущенных машин было весьма невелико и они не оказали сколь-нибудь значительного влияния на исход боевых действий.




Денис-STALKER Дата: Четверг, 20.05.2010, 17:04 | Сообщение # 9
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
HUNTER-HUNT, Прикольно.Кстати.Я в блицкриге 2, всегда опасался её встретить.Если вот эта махина идет в атаку и я обораняюсь, то я её легко замочу, а если наоборот, то я понесу не мало потерь...Так что Ягдтигр не плохая САУ, но у неё есть не мало минусов.С боков броня у неё слабая, только лишь передняя броня хороша, фиг пробьешь.Для контрнаступления, она не годится, только для обороны она очень пригодится.Если в блицкриге пойти на неё с парочкой КВ-2 и ИС-2, то не составит труда её угрохать.Мой любимый танк, это КВ-2, вот щас я об этом танке напишу в одной теме.

Наша раша, держава наша, страна наша, наша раша!!!


EgorM Дата: Воскресенье, 22.08.2010, 09:52 | Сообщение # 10
Хороший друг и ньюсмейкер!
Группа: Администраторы
Сообщений: 160
Награды: 10
Репутация: 100
Статус: Offline

За хорошию репутации За 50 постов За 100 Постов
Такая судьба ожидала все немецкие танки и САУ
 border=

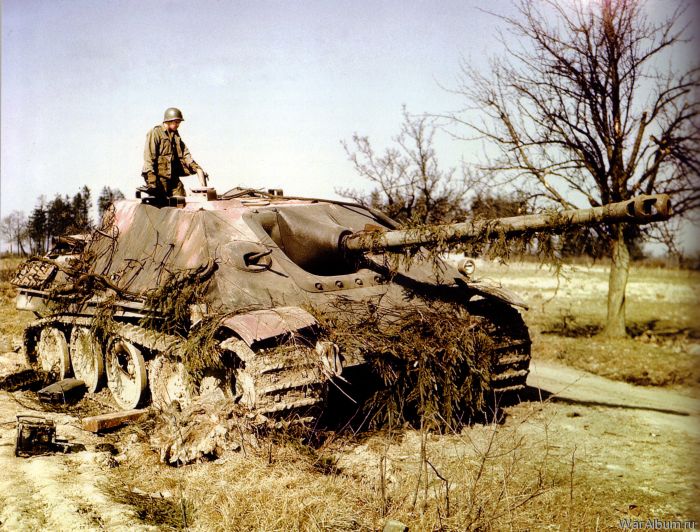

Американский солдат на подбитой «Ягдпантере»



Денис-STALKER Дата: Среда, 29.12.2010, 17:02 | Сообщение # 11
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
Штурмтигр

«Штурмтигр» (нем. Sturmtiger), полное официальное название — 38 cm RW61 auf Sturmmörser Tiger, распространено также название «Штурмпанцер VI» (нем. Sturmpanzer VI) — германская самоходная артиллерийская установка (САУ) периода Второй мировой войны, класса штурмовых орудий, тяжёлая по массе. Создана в 1943 году на шасси тяжёлого танка «Тигр» и предназначалась для разрушения укреплений противника и боёв в городских условиях. Всего в 1943—1945 годах из линейных танков было переоборудовано 18 «Штурмтигров», включая прототип. Они ограниченно применялись в боях практически до самого конца войны, но из-за своего крайне малого количества, отсутствия подходящих целей, ненадёжности и проблем со снабжением, сколько-нибудь заметного влияния на ход боевых действий «Штурмтигры» не оказали.

История создания и производства

Тяжёлый танк «Тигр», ставший базой для «Штурмтигра»

За годы Второй мировой войны, в Германии были созданы многочисленные образцы штурмовых орудий, таких как StuG III или StuH 42, а также вооружённых 150-мм орудиями САУ на различных шасси. К 1942 году, однако, назрела необходимость в установке нового типа. Мощность 75-мм или 105-мм артиллерийской системы хорошо защищённых штурмовых орудий зачастую оказывалась недостаточной даже для разрушения полевых укреплений. Вооружённые же более крупнокалиберными орудиями САУ защищались лишь лёгким противоосколочным бронированием и были непригодны для осуществления ближней артиллерийской поддержки, особенно в городских условиях. В 1942—1943 годах на шасси PzKpfw IV были созданы и другие штурмовые орудия, вооружённые 150-мм гаубицей, такие как StuIG 33 или Sturmpanzer IV, известная также как «Бруммбэр» (нем. Brummbär — «гризли»). Но их боевое применение показало, что 150-мм пушки отнюдь не всегда достаточно, а построенные на базе перегруженного шасси поздних PzKpfw IV машины не могут нести достаточную для боёв в городских условиях бортовую и кормовую броню.

Для решения этих проблем подходило только шасси тяжёлого танка, способное нести орудие достаточного калибра, имея при этом требуемую броневую защиту. Первая попытка создания в Германии тяжёлого штурмового орудия относится к 1942 году, когда был разработан так и оставшийся на бумаге проект САУ «Бэр» (нем. Bär — «медведь»). САУ, использовавшая увеличенное шасси «Тигра», должна была весить около 120 тонн, защищаться 130-мм лобовой и 80-мм бортовой бронёй и быть вооружена 305-мм пушкой, размещённой в неподвижной рубке. Двигатель мощностью 700 л. с. должен был обеспечивать ей максимальную скорость 20 км/ч. После того как этот проект был отвергнут военными, с конца 1942 года на основе полученного в Сталинградской битве опыта, по личному приказу А. Гитлера, велась разработка тяжёлого штурмового орудия на базе тяжёлого танка PzKpfw VI «Тигр».

По первоначальному проекту новая САУ, получившая неофициальное название «Штурмтигр», должна была вооружаться специально разработанной для неё 210-мм гаубицей, однако разработка последней затягивалась и ставила под угрозу срыва весь проект. В качестве замены этому орудию 11 апреля 1943 года А. Шпеером был предложен так и не принятый на вооружение кригсмарине 380-мм реактивный корабельный бомбомёт Raketenwerfer 61. Гитлер высоко оценил подобную инициативу, и в результате, уже 5 августа 1943 года был представлен окончательный проект вооружённого доработанным 380-мм бомбомётом «Штурмтигра». Планируемые объёмы выпуска «Штурмтигра» составляли 10 машин в месяц, и хотя этой цифры так никогда и не удалось достичь, выпуск САУ мог заметно повлиять на объёмы производства столь необходимого фронту базового танка. В связи с этим решено было использовать для сборки «Штурмтигров» шасси поступавших на капитальный ремонт «Тигров». Первый прототип с рубкой из неброневой стали был переоборудован фирмой Alkett и представлен заказчику 20 октября 1943 года.

Новая машина получила высокую оценку Гитлера, но, несмотря на это, начало серийного производства «Штурмтигра» задерживалось, поскольку ряд офицеров Генштаба всячески затягивали выпуск ненужной, по их мнению, в сложившихся условиях машины. Их аргументами были как отсутствие необходимости в специализированном оружии для штурма городов, в то время как войскам вермахта приходилось постепенно переходить к обороне, так и сложности с поставками базовых танков. Несмотря на немалое число выпущенных «Тигров», эвакуация вышедших из строя или подбитых 56-тонных машин была непростым делом, поэтому на капитальный ремонт уходило сравнительно небольшое их количество. То обстоятельство, что для конверсии в потяжелевший на 10 тонн по сравнению с базовой машиной «Штурмтигр» годились только «Тигры» поздних выпусков, с внутренней амортизацией катков и двигателем модели HL 230 P45, также не способствовало росту числа доступных для переделки машин. Несмотря на это, под давлением Гитлера к лету 1944 года первая партия «Тигров» была всё же отправлена на завод фирмы Alkett для конверсии в САУ.

Производство рубок «Штурмтигра» осуществлялось фирмой Brandenburger Eisenwerke, а ремонт поступивших «Тигров» и окончательную сборку осуществляла Alkett на заводе в Берлине-Шпандау. Выпуск первой партии из 12 «Штурмтигров» шёл с 13 августа по 21 сентября 1944 года, после чего 6 октября того же года новая САУ была наконец принята на вооружение вермахта и началось распределение её по частям. Тем временем с развитием наступления советских войск на Восточном фронте количество доступных «Тигров» ещё более сократилось, поскольку теперь отступавшим немецким войскам приходилось чаще всего бросать неисправную или подбитую технику. В результате в дальнейшем была выпущена лишь одна партия из 5 «Штурмтигров», завершённая в декабре 1944 года. Всего же с октября 1943 по декабрь 1944 года было изготовлено 18 «Штурмтигров», включая прототип, на который была к 1944 году установлена рубка уже из броневой стали.Значительно отставал от плана и выпуск боеприпасов к ним: из 1400 заказанных 380-мм ракет к марту 1945 года были выпущены лишь 397, причём в войска успели поступить только 317 — менее двух полных боекомплектов на каждую из 13 поступивших в войска САУ.

Модификации

Серийные «Штурмтигры» модификаций не имели, однако ввиду практически поштучного выпуска, большинство выпущенных машин имели незначительные отличия, как технологического характера, так и вносившиеся с учётом опыта эксплуатации. Прототип первоначально отличался от серийных машин использованием в качестве базы «Тигра» средних, а не поздних выпусков, но уже к 1944 году и он был модернизирован до стандарта серийных машин.

Описание конструкции

«Штурмтигры» переоборудовались из линейных танков «Тигр», при этом переоборудованию подвергалось лишь боевое отделение танка и отчасти — лобовое бронирование корпуса, прочие же узлы оставались практически неизменными. САУ имела компоновку с расположением моторного отделения в кормовой части, трансмиссионного отделения — в лобовой, а совмещённого отделения управления и боевого — в просторной неподвижной рубке в средней части корпуса. Экипаж «Штурмтигра» состоял из пяти человек — механика-водителя, стрелка-радиста, командира, выполнявшего также функции наводчика, и двух заряжающих; участие в заряжании орудия, впрочем, принимал весь экипаж, за исключением водителя, поскольку управляться с 350-килограммовыми снарядами можно было только вчетвером.

Броневой корпус и рубка

Схема бронирования «Штурмтигра»

Броневой корпус базового танка оставался на «Штурмтигре» в целом без изменений, удалялись лишь крыша подбашенной коробки, верхняя и средняя лобовые детали. Кроме этого, на нижнюю лобовую деталь части САУ устанавливалась дополнительная бронеплита. В остальном корпус переделке не подвергался, некоторые «Штурмтигры» даже сохраняли циммеритовое покрытие, нанесённое на корпус части базовых машин.

Корпус и рубка «Штурмтигра» собирались при помощи сварки из катаных броневых плит хромоникелевой стали толщиной 28, 40, 50, 62, 82, 100 и 150 мм, подвергнутых поверхностной закалке на высокую твёрдость. Лобовая часть корпуса была образована верхней бронеплитой толщиной 70 мм, расположенной под углом 80° к вертикали, и нижней, толщиной 100 мм, расположенной под углом 25°. На части выпущенных машин к нижней лобовой детали при помощи болтов крепилась дополнительная плита толщиной 50 мм. Борта корпуса располагались вертикально и имели толщину 62 мм в нижней части и 82 мм — в верхней. Корма корпуса была образована 82-мм бронеплитой, расположенной под углом 8°. Днище корпуса и крыша моторного отделения имели толщину 28 мм.

Сверху на боевое отделение и отделение управления устанавливалась и прикреплялась к корпусу болтами рубка коробчатой формы. Лобовая бронеплита рубки имела толщину 150 мм и устанавливалась под углом 47° к вертикали, борта и корма собирались из 82-мм бронеплит и имели углы наклона 20° и 10°, соответственно. Крыша рубки была образована 40-мм бронеплитой. В лобовой части рубки в литой шаровой установке размещался 380-мм бомбомёт, прикрытый массивной литой же броневой маской, служившей также противовесом для уравновешивания орудия.

Для загрузки 380-мм ракет в САУ служил специальный двухстворчатый люк в крыше рубки. Одна из его створок не имела петель и демонтировалась лишь для загрузки боеприпасов, вторая же использовалась и для посадки и высадки экипажа. Для посадки и высадки экипажа также использовался и люк командира, а в экстренных условиях — и эвакуационный люк в кормовой плите рубки. Для доступа к агрегатам двигателя в крыше моторного отделения имелся ряд люков, однако доступ к агрегатам трансмиссии был значительно затруднён по сравнению с базовой машиной — для её демонтажа необходимо было предварительно снять всю броневую рубку, перекрывавшую часть трансмиссионного отделения.

Вооружение

Ствол «Штурмтигра» с заряженной 380-мм ракетой

Основным вооружением «Штурмтигра» являлся 380-мм корабельный реактивный бомбомёт Raketenwerfer 61 (армейское обозначение 38 cm RW61 или StuM RM 61 L/5) с длиной ствола в 5,4 калибра. Бомбомёт устанавливался в лобовом листе рубки в шаровой установке, позволявшей его наводку в вертикальной плоскости в пределах 0…+85° и в горизонтальной — в пределах ±10°. Для наведения бомбомёта на цель использовался телескопический прицел Pak ZF 3×8, имевший увеличение 3× при поле зрения 8°. Выпущенные машины имели незначительные различия в конструкции орудия — на прототипе устанавливался бомбомёт с так называемой «крупной» нарезкой ствола из 9 нарезов, тогда как на остальных 17 серийных машинах стояли бомбомёты с «мелкой» нарезкой из 36 нарезов. Сделано это было исключительно для облегчения одной из наиболее трудоёмких операций при заряжании орудия — поворота 350-килограммовой ракеты на зарядном лотке до совпадения выступов на ней с нарезами. С 36 нарезами, угол, на который было необходимо повернуть для этого ракету, значительно сокращался.

Бомбомёт вёл огонь ракетами с твердотопливным двигателем, стабилизировавшимися в полёте за счёт вращения, достигавшегося за счёт наклонного расположения сопел её двигателя, а также вхождения выступов на корпусе ракеты в каналы нарезки ствола орудия. Начальная скорость ракеты на выходе из ствола составляла 300 м/с. Хотя ракета при выстреле и создавала небольшую по сравнению с традиционными артиллерийскими системами того же калибра отдачу, чтобы не усложнять конструкцию и не загромождать боевое отделение механизмами отката, конструкторам пришлось прибегнуть к оригинальному решению: газы ракетного двигателя отводились в пространство между стволом и его внешним кожухом, выводясь через отверстия в передней части ствола; таким образом удавалось погасить значительную часть стартовой отдачи.

380-мм фугасная ракета «Штурмтигра»

Максимальный боекомплект бомбомёта состоял из 14 ракет, из которых 12 размещались в укладках по обеим сторонам рубки, одна находилась на зарядном лотке, и ещё одна в стволе, однако обычно экипажи предпочитали загружать в машину лишь 13 снарядов, не занимая зарядный лоток. Обычно в него входили только фугасные ракеты Raketen Sprenggranate массой 351 кг, содержавшие 125 кг тротила. Ракета снабжалась ударными взрывателями AZKM-8 или AZKM-10 с регулируемой задержкой срабатывания, составлявшей от 0,5 до 12 секунд. С 1944 года велась также разработка кумулятивной ракеты Raketen Hohladungsgranate массой 345 кг, предназначенной для поражения особо прочных долговременных укреплений и способной пробить до 2,5 м железобетона, однако до конца войны на вооружение она так и не поступила. Доводка специализированной фугасной ракеты для «Штурмтигра», впрочем, также затягивалась, и на первых порах экипажи «Штурмтигров» были вынуждены использовать для учебных стрельб остатки запаса ракет к морскому варианту бомбомёта.

Зарядка орудия производилась вручную, ввиду значительной массы снарядов для этого использовалась ручная лебёдка, установленная внутри рубки и передвигавшаяся по рельсам на её крыше. Помимо этого, на крыше рубки устанавливался съёмный кран, служивший для загрузки боеприпасов в танк. Ствол орудия для зарядки должен был быть опущен в положение 0°, после чего все четыре человека экипажа проталкивали ракету в ствол при помощи специального инструмента, по откидному лотку с направляющими роликами. При этом, с помощью направляющей планки, ракета приводилась в нужное положение, чтобы выступы на ней совпали с нарезами ствола; также для придания ракете правильного положения мог быть использован специальный ключ. Зарядка орудия являлась трудоёмким и медленным процессом, занимавшим не менее 10 минут, даже при том, что в нём были задействованы четыре члена экипажа.

Вспомогательным оружием САУ для обороны от вражеской пехоты служил 7,92-мм пулемёт MG-34, установленный в шаровой установке Kugelblende 150 в правой части лобового листа рубки, позволявшей его вертикальную наводку в пределах −10…+15° и горизонтальную — в пределах ±5°. Для наведения пулемёта использовался телескопический прицел KZF-2, имевший увеличение 1,8×, боекомплект пулемёта составлял 600 патронов в четырёх лентах. Помимо этого, в крышке люка для загрузки ракет в крыше рубки устанавливался 90-мм гранатомёт (казнозарядный миномёт) NbK 39 с боекомплектом из осколочных и дымовых мин, служивший для обороны от пехоты противника в ближнем бою. Для самообороны экипажа, «Штурмтигр» комплектовался пистолетом-пулемётом MP-40 и 384 патронами к нему в 12 коробчатых магазинах.

Средства наблюдения и связи

Командир танка для наблюдения за полем боя имел стереоскопический перископический наблюдательный прибор Sf 14Z, установленный в крыше рубки. Механик-водитель имел в своём распоряжении стереоскопический наблюдательный прибор Pak ZEC-42, размещённый в лобовом листе рубки. Помимо этого, никаких смотровых приборов, не считая за таковые два пистолетных порта по бокам рубки, у экипажа не имелось. Механик-водитель, вдобавок, даже в небоевых условиях не имел других возможностей для наблюдения за дорогой, за исключением наблюдательного прибора.

Для внешней и внутренней связи «Штурмтигр» сохранял комплект оборудования базового танка — радиостанцию FuG 5 и танковое переговорное устройство SE 10u. Радиостанция FuG 5, бывшая стандартной для средних и тяжёлых германских танков и большинства машин на их базе, состояла из передатчика мощностью 10 Вт и УКВ-приёмника, и обеспечивала связь на дальности до 4—8 км, в зависимости от режима работы.

Двигатель и трансмиссия

Вид на боевое отделение «Штурмтигра», захваченного британскими войсками весной 1945 года. Замок 380-мм бомбомёта отсутствует

На прототипе «Штурмтигра», переоборудованном из «Тигра» «среднего» выпуска, устанавливался V-образный 12-цилиндровый карбюраторный двигатель жидкостного охлаждения HL 210 P30 мощностью 650 л. с. при 3000 об/мин. В дальнейшем, однако, было предписано использовать для конверсии в «Штурмтигр» только «Тигры» «поздних» выпусков, оснащённые аналогичным по схеме двигателем HL 230 P45 мощностью 700 л. с. при 3000 об/мин, что позволяло уменьшить падение подвижности САУ, потяжелевшей на 10 тонн по сравнению с базовым танком.

Двигатель устанавливался в кормовой части САУ, в среднем отсеке моторного отделения. Четыре топливных бака, общей ёмкостью 534 л, размещались по бокам от него в отдельных отсеках. Радиаторы системы охлаждения размещались также в бортовых отсеках, над топливными баками, а воздушные фильтры двигателя размещались непосредственно над ним. Для лучшего притока воздуха, крышки люков моторного отделения над бортовыми отсеками были выполнены решётчатыми. Отвод выхлопных газов от двигателя осуществлялся через две выхлопные трубы, размещённые на кормовой бронеплите и прикрытые массивными бронекожухами.

Трансмиссия всех серийных «Штурмтигров» была идентична, в неё входили:

многодисковый главный фрикцион с трением рабочих поверхностей в масле, объединённый в общем корпусе с коробкой передач и стояночным тормозом;

восьмиступенчатая (8+4) безвальная синхронизированная коробка передач «Майбах» OLVAR OG(B) 401216А с постоянным зацеплением шестерён, с гидравлическим сервоприводом и полуавтоматическим управлением;

карданный вал;

фрикционно-шестерёнчатый механизм поворота «Хеншель» L 801;

двухрядные комбинированные бортовые передачи;

дисковые механические бортовые тормоза «Аргус» LB 900.4.

Сервопривод коробки передач обеспечивал переключение передач одним движением рычажка на панели механика-водителя, автоматически выключая главный фрикцион и прежнюю передачу, производя синхронизацию и включая новую передачу и главный фрикцион. В случае выхода сервопривода из строя, водитель имел возможность переключать передачи и вручную.

Ходовая часть

Ходовая часть «Штурмтигра» с каждого борта состояла из 24 опорных катков диаметром 800 мм, сдвоенного ведущего колеса диаметром 860 мм и ленивца. Подвеска опорных катков — торсионная, катки располагались в шахматном порядке на 8 осях с каждого борта, на каждой два катка попарно и один — одиночный, образуя в общей сложности четыре ряда. Прототип «Штурмтигра», переоборудованный из «Тигра» «среднего» выпуска, имел, как и базовая машина, обрезиненные опорные катки, но на серийных машинах, переоборудовавшихся из «Тигров» «поздних» выпусков, стояли катки с внутренней амортизацией. Прототип позднее был также переоборудован до этого стандарта, поскольку обрезиненные катки крайне быстро изнашивались под ещё более возросшим по сравнению с базовым танком весом САУ.

Гусеницы «Штурмтигра» — стальные, мелкозвенчатые, двухгребневые, цевочного зацепления, каждая из 96 траков шириной 725 мм и с шагом 130 мм.

Организационно-штатная структура

«Штурмтигры» поступали на вооружение отдельных рот самоходных миномётов (нем. Panzer Sturm-Mörser-Kompanie), подчинённых непосредственно штабу формирований уровня армии. Всего было сформировано 4 роты, каждая из которых должна была по первоначальному штатному расписанию иметь 14 машин. Однако поскольку объёмы производства «Штурмтигров» явно не соответствовали запросам армии, уже с 15 сентября 1944 года это число было сокращено до четырёх машин в двух взводах. По новому штатному расписанию каждая рота состояла из 79 солдат и офицеров и должна была включать в себя:

штабной взвод, с двумя мотоциклами, легковым автомобилем и бронетранспортёром Sd Kfz 251;
два взвода самоходных миномётов, по два «Штурмтигра» и связному мотоциклу в каждом;
ремонтное отделение с одним легковым и двумя 3-тонными грузовыми автомобилями;
транспортная колонна, с мотоциклом, одним легковым и девятью 3-тонными грузовыми автомобилями.

С 23 января 1945 года все роты самоходных миномётов были переведены из состава бронетанковых войск в артиллерию, став отдельными батареями самоходных миномётов (нем. Panzer Sturm-Mörser-Batterie). Одновременно число взводов самоходных миномётов было увеличено до трёх, но на практике, из-за недостатка САУ, это так и не было выполнено, три взвода имела лишь 1002-я рота, изначально сформированная с увеличенным составом.

Боевое применение

Впервые в бой довелось вступить ещё прототипу «Штурмтигра». Сразу же после завершения полигонных испытаний, 12—13 августа 1944 года он был, всё ещё с рубкой из неброневой стали и вместе со всего лишь 12 ракетами боезапаса, по железной дороге доставлен в Варшаву, где неделей ранее вспыхнуло восстание. С 13 по 28 августа машина использовалась для ведения огня по позициям восставших в городских районах Старовка и Мокотов, впервые вступив в бой 19 августа. Боевое применение подтвердило выявленные ещё во время заводских испытаний проблемы с надёжностью ракеты и точностью стрельбы. В Варшаве к этому прибавилось ещё и то, что взрыватели ракет, рассчитанные прежде всего на долговременные железобетонные укрепления, чаще всего попросту не срабатывали при попадании в сравнительно тонкие кирпичные стены городских зданий. Прибывшие в дальнейшем партии боеприпасов были оснащены более чувствительными взрывателями, после чего прототип «Штурмтигра», вместе с присоединившимся к нему между 15 и 18 августа первым серийным образцом, показали удовлетворительные результаты.

Первые серийные «Штурмтигры» поступали вначале в запасной 500-й отдельный тяжёлый батальон для подготовки экипажей, там же были разработаны основы тактики применения и составлена «Инструкция по обслуживанию самоходной штурмовой мортиры» для экипажей САУ. Согласно ней, «Штурмтигр» предназначался для разрушения баррикад, домов и укреплений в условиях уличных боёв. Фугасная ракета могла применяться при этом также для стрельбы по скоплениям пехоты противника, использование бомбомёта для стрельбы по мелким целям не рекомендовалось.

1000-я рота

«Штурмтигр», брошенный и подорванный своим экипажем, захваченный войсками США. Перед машиной лежат вырванные взрывом ствол орудия и крышка зарядного люка.

Первая вооружённая «Штурмтиграми» рота, 1000-я, была сформирована 13 августа 1944 года. Первоначально её САУ были укомплектованы ещё заводскими экипажами из персонала фирмы Alkett. В 1-й её взвод вошли прототип с первым серийным «Штурмтигром», использовавшиеся в подавлении Варшавского восстания до 28 августа, после чего прототип был отправлен на завод фирмы Alkett для модернизации до стандарта серийных машин. Место 1-го взвода в Варшаве вскоре занял 2-й, укомплектованный двумя серийными «Штурмтиграми». 1-й же взвод после завершения модернизации прототипа был вначале отправлен на Западный фронт, в район Мо, однако уже 10 сентября он был передислоцирован в Венгрию, где был придан 109-й танковой бригаде. Взводу предстояло, в случае, если Словацкое национальное восстание распространится до Братиславы, участвовать в его подавлении уже опробованными в Польше методами. Однако, поскольку восстание так и не дошло до столицы и было остановлено ещё на значительном от неё расстоянии, уже к 20 октября 1-й взвод был возвращён в Варшаву.

В Варшаве рота была, наконец, впервые объединена в полной силе, насчитывая 4 «Штурмтигра», но высокая степень износа машин вынудила командование уже 22 октября отправить роту на ремонт в Зеннелагер. Прототип, наиболее изношенный из всех САУ роты, был списан, после чего дальнейшая судьба его не вполне ясна. Известно лишь, что находящийся в музее в Кубинке «Штурмтигр», захваченный советскими войсками на Восточном фронте, является, по мнению некоторых специалистов, именно прошедшим модернизацию прототипом. 1000-я рота же, после замены заводских экипажей армейскими и ремонта, длившегося до ноября 1944 года, была с оставшимися тремя САУ придана 15-й армии, в составе которой, совместно с 1001-й ротой, ей предстояло сражаться против англо-американских войск в ходе Арденнской операции. Планировалось использование роты в намечавшемся штурме Льежа, но из-за проблем с транспортировкой, усугублённых частыми поломками, 1000-я рота так и не сумела вовремя прибыть к месту назначения. Дальнейшая судьба роты не вполне ясна, известно лишь, что в дальнейшем она также действовала на Западном фронте, причём две из её САУ уже вскоре вышли из строя и были захвачены войсками Союзников, так что в боевых действиях принимала участие в основном лишь одна машина. В некоторых источниках также встречаются упоминания о применении «Штурмтигров» в ходе операции «Нордвинд», однако часть, к которой относились эти машины, неизвестна. Последнее достоверное упоминание 1000-й роты в документах относится к 23 января 1945 года, когда она, вместе с остальными ротами «Штурмтигров», была переведена в состав артиллерии.

1001-я рота

«Штурмтигр» 1001-й роты, брошенный после поломки и захваченный американскими войсками 28 февраля 1945 года

1001-я рота самоходных миномётов была сформирована 23 сентября 1944 года. 28 сентября был укомплектован её 1-й взвод, получивший два «Штурмтигра», а 5 октября к нему присоединился 2-й взвод, также укомплектованный двумя САУ. Однако боеготовой рота смогла считаться лишь 22 октября, когда для неё, наконец, поступили 380-мм боеприпасы. В ноябре 1944 года рота поступила в распоряжение командования Западного фронта, но из-за отсутствия тактической необходимости в ней на фоне общего отступления германских войск на Западе, лишь к началу декабря она была придана 15-й армии, совместно с 1000-й ротой, а позднее — 48-му танковому корпусу 6-й танковой армии СС. 1001-я рота также должна была принять участие в намечавшемся штурме Льежа, но транспортные проблемы задержали и её прибытие на фронт к сроку, вдобавок, в ходе налёта авиации Союзников на перевозивший «Штурмтигры» поезд, была потеряна одна из САУ.

Тем не менее, в дальнейшем среди всех вооружённых «Штурмтиграми» рот, она оказалась наиболее активной, действуя против англо-американских частей и прикрывая свои войска в районе Айфель, на участке Дюрен — Ойскирхен. «Штурмтигры» успешно использовались для разрушения занятых англо-американскими войсками укреплений «Линии Зигфрида», а в отдельных эпизодах показали даже способность успешно бороться с танками противника. Так, в одном случае «Штурмтигру» удалось уничтожить одним выстрелом сразу три танка «Шерман». Все три оставшихся САУ 1001-й роты уцелели в зимних боях и были в марте 1945 года при отступлении переправлены за Рейн, где продолжили сдерживать наступление англо-американских войск. Один из «Штурмтигров» 1001-й роты был в неисправном состоянии захвачен войсками США 28 февраля, тогда как две оставшиеся САУ из-за нехватки топлива и боеприпасов были 10 апреля брошены и подорваны экипажами, также попав после этого в руки американцев.

1002-я рота

Последняя использовавшаяся в бою рота «Штурмтигров», 1002-я, была сформирована в конце осени 1944 года, в разных источниках в качестве даты формирования роты приводится либо 22 октября, либо 14 ноября. Рота была укомплектована по увеличенному штату и вместо двух взводов самоходных миномётов включала три, насчитывая по штатному расписанию, таким образом, 6 САУ. Последние, впрочем, прибыли в распоряжение роты лишь к середине декабря, после чего рота немедленно была отправлена на фронт, всё ещё не имея боеприпасов к «Штурмтиграм». В январе — марте 1945 года рота, получив, наконец, боеприпасы, была развёрнута в районе Рейхсвальда, не принимая участия в боях, а после была при отступлении успешно эвакуирована за Рейн. В дальнейшем рота продолжала отступление с боями, неся потери, пока 14 апреля последний из её «Штурмтигров» не был захвачен войсками США.

Итог

Всего по состоянию на 1 марта 1945 года в частях насчитывалось 13 «Штурмтигров», три машины находились на складах, ещё одна машина была потеряна, также в это число не входит списанный ещё в октябре 1944 года прототип. Помимо трёх упомянутых выше рот, была сформирована также 1003-я рота самоходных миномётов, однако сведения о её боевом применении или о том, что она вообще была укомплектована САУ, отсутствуют. В марте — апреле 1945 года большинство «Штурмтигров» были брошены или уничтожены своими экипажами, после неустранимых в полевых условиях поломок или из-за нехватки топлива и боеприпасов. После окончания войны как минимум по одному захваченному «Штурмтигру» испытывалось в США и Великобритании.

Оценка машины

Вооружение и защищённость

Применение на «Штурмтигре» новейшего для своего времени вооружения — реактивного бомбомёта (в различных источниках именуемого также реактивным миномётом или ракетомётом) — обеспечило САУ непревзойдённую в своём классе огневую мощь, сравнимую разве что с железнодорожными или наиболее тяжёлыми традиционными артиллерийскими системами. Вместе с этим, реактивный бомбомёт, а также его размещение на «Штурмтигре», имели и ряд серьёзных недостатков. Одним из них была крайне низкая точность, свойственная, впрочем, любой ракетной артиллерии того времени — на максимальной дистанции стрельбы в 5700 метров разброс попаданий составлял до 4 % от дистанции стрельбы, или круга диаметром около 230 метров. Впрочем, с учётом назначения «Штурмтигра» это не являлось столь серьёзным недостатком — в городских условиях обычная дистанция стрельбы была значительно меньше, и средний разброс в радиусе 5 метров на дистанции в 1000 метров вполне позволял вести огонь по столь крупным целям как здания или укрепления. Другим недостатком, относившимся уже к калибру системы, была крайне низкая скорострельность — даже в относительно просторной рубке САУ 4 человека не могли обеспечить ей скорострельность более 1 выстрела в 10 минут.

«Штурмтигр» проектировался как машина для действий в городских условиях, способная выдерживать огонь противотанковой артиллерии со всех направлений. Защищённость лобовой части «Штурмтигров» ранних выпусков была одной из высочайших среди всех использовавшихся во Второй мировой войне бронемашин и была сравнима с бронированием «Королевского тигра». Лобовая деталь рубки, толщиной 150 мм, расположенная под углом 47° к вертикали, была малоуязвима даже для наиболее мощных танковых и противотанковых орудий. Из противотанковых орудий лишь британская 76,2-мм пушка QF 17 pounder при использовании подкалиберного снаряда и советская 100-мм БС-3 имели шансы пробить её на предельно малых дистанциях. Вместе с тем, эта деталь имела и своё уязвимое место — 380-мм канал ствола бомбомёта, попадание в который, вполне вероятное на малых дистанциях, даже при наиболее благоприятном для экипажа САУ исходе гарантированно лишало машину боеспособности. Нижняя часть ранних машин, помимо базовой 100-мм плиты «Тигра», защищалась прикручиваемой болтами дополнительной 50-мм бронеплитой, но в дальнейшем, поскольку и бронирование базовых танков показало себя в боевых условиях вполне достаточным, дополнительные плиты не устанавливались, чтобы не утяжелять и без того ненадёжную вследствие перегруженности машину. Даже базовая 100-мм плита, расположенная на «Штурмтигре» под углом 25°, обеспечивала защиту от большинства танковых и противотанковых орудий на нормальных дистанциях боя. В этих условиях лобовое бронирование рубки выглядело излишним и перегружавшим машину, не увеличивая существенно её защищённость.

Защищённость бортовой и кормовой проекций «Штурмтигра» осталась в целом на уровне базовой машины. Если в начале 1943 года она обеспечивала ему надёжную защиту от подавляющего большинства танковых и противотанковых орудий, то уже к 1944 году развитие противотанковой артиллерии лишило «Штурмтигр» этого преимущества. Хотя артиллерийские системы, способные пробить его бортовую броню с больших дистанций, такие как 76,2-мм M5 или QF 17 pounder, либо 57-мм ЗиС-2, были сравнительно немногочисленны, применение САУ в городских условиях делало для неё опасными даже сравнительно малоэффективные при других обстоятельствах устаревшие орудия. При этом, всякое пробитие брони для «Штурмтигра», нёсшего по бортам боевого отделения более тонны взрывчатых веществ, представляло значительную угрозу.

Надёжность

«Тигр», служивший базой для «Штурмтигра», после периода первоначальной доводки, устранившего или значительно уменьшившего многие из его ранних проблем, превратился в сравнительно надёжную для своей весовой категории машину. Тем не менее, многие из его недостатков, такие как невысокая надёжность трансмиссии или склонность двигателя к перегреву, так и не были окончательно устранены до конца его службы. «Штурмтигр» же, помимо унаследования от базовой машины этих проблем, потяжелел по сравнению с ней на 10 тонн, что привело к крайней перегрузке подвески. Проблема усугублялась ещё и неравномерным распределением нагрузки, поскольку основная часть дополнительной массы — 150-мм лобовая плита рубки и бомбомёт, пришлась на передние катки. Именно проблемы с подвеской в дальнейшем стали основной причиной выхода из строя «Штурмтигров», усугубляясь повышенной сложностью ремонта из-за шахматного расположения катков подвески.

Оценка боевого применения

За время своей сравнительно недолгой службы, «Штурмтиграм» почти не довелось использоваться по своему прямому назначению. Единственным эпизодом, когда «Штурмтигру» довелось принимать участие в штурме городов, было подавление Варшавского восстания. Впоследствии, хотя «Штурмтигры» не раз направлялись для выполнения подобных задач, обстановка на фронте, усугублённая частыми поломками САУ, неизменно препятствовала этому. Тем не менее, в тех отдельных эпизодах, когда «Штурмтигры» использовались против подходящих целей — зданий или укреплённых точек, его 380-мм орудие доказало свою высокую эффективность в их разрушении.

Однако в условиях отступления германских войск подобные цели были редки, и в тех случаях, когда «Штурмтигры» всё же вступали в бой, их целью обычно становились наступавшие англо-американские части. В этих же условиях критичными становились такие недостатки «Штурмтигра», как низкая точность стрельбы и крайне медленное перезаряжание. Постоянные же проблемы с надёжностью и нехваткой боеприпасов, усугублённые перебоями в снабжении, привели к тому, что подавляющее большинство «Штурмтигров» не были уничтожены в бою, а были брошены или уничтожены своими же экипажами.

Аналоги

Во Второй мировой войне специализированными тяжелобронированными штурмовыми орудиями, помимо Германии, обладал лишь СССР. Примерным аналогом «Штурмтигра» могут служить тяжёлые САУ СУ-152 и ИСУ-152, однако последние были более универсальны и не создавались специально для боя в городских условиях. Вооружённые 152-мм гаубицами-пушками советские САУ, хотя и многократно уступали «Штурмтигру» в мощности фугасного снаряда, отличались намного лучшей дальнобойностью, и особенно точностью и скорострельностью. По бронированию они были в целом сопоставимы с «Штурмтиграми» поздних выпусков, лишёнными дополнительной 50-мм бронеплиты на нижней лобовой детали, однако значительно уступали снабжённым дополнительной бронеплитой машинам, малоуязвимым для стандартных противотанковых средств. Но важнейшим преимуществом СУ-152, и особенно ИСУ-152, была лучшая надёжность, в отличие от «Штурмтигров», постоянные поломки которых ставили под вопрос их боеспособность.

Где можно увидеть

В музеях, по состоянию на 2010 год, сохранилось лишь два экземпляра «Штурмтигров»:

Россия: бронетанковый музей в Кубинке — прошедший модернизацию прототип «Штурмтигра», захваченный советскими войсками в апреле 1945 года в районе Эльбы. Двигатель и значительная часть внутреннего оборудования на машине отсутствуют.

Германия: Немецкий танковый музей в Мунстере Deutsches Panzermuseum Munster — серийный «Штурмтигр


Наша раша, держава наша, страна наша, наша раша!!!


Денис-STALKER Дата: Пятница, 08.06.2012, 21:17 | Сообщение # 12
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
Hummel




Hummel (нем. Шмель) (15cm Schwere Panzerhaubitze auf Geschutzwagen III/IV (Sf)) — немецкая самоходная 150-мм гаубица.

В 1941—1942 гг. панцерваффе нацистской Германии потребовалась САУ достаточно бронированная, быстрая и тяжело вооружённая. И в 1942 году фирма Alkett изготовила штурмовую САУ на основе Pz.Kpfw.IV, вооружённую тяжёлой 150-мм гаубицей sFH 18. «Hummel» являлась самодвижущейся тяжёлой гаубицей на основе ходовых частей Panzer III и Panzer IV.

САУ была запущена в массовое производство в том же 1942 году и выпускалась с февраля 1943 года до конца войны. Всего было построено 724 этих машин. За время Второй мировой войны машина отлично показала себя.

Конструкция


САУ SdKfz 165 Hummel имела типичную для машин данного типа конструкцию: в передней части располагался отсек управления, в центре — двигательный отсек, в задней части САУ — боевое отделение. Экипаж «Шмеля» размещался в открытой кабине (хотя и прикрытой со всех четырёх сторон бронеперегородкой), что вызывало неудобства, связанные с погодными условиями. Таким образом, экипаж SdKfz 165 Hummel был защищён только от огня стрелкового оружия и от осколков артиллерийских снарядов. Не способствовал защищённости бойцов и открытый верх боевой рубки, единственной крышей которой мог служить брезент, натягиваемый иногда во время передвижения машины на марше, а также на стоянках.

От танка PzKpfw IV взяты: несколько измененный корпус, ходовая часть с опорными катками, поддерживающими роликами, подвеской, ленивцами, гусеницами, устройствами натяжения траков. От танка PzKpfw III САУ получила: двигатель Maybach HL 120 TRM V-12 с трансмиссией SSG-77, тормозные устройства, ведущие колеса, механизмы управления.Специально для САУ разработаны новые валы, передающие мощность от двигателя, выхлопные патрубки, масляные фильтры, инерциальные стартеры, топливопроводы, зимнее оборудование.

Во многом из-за ограниченного боезапаса, 22-24 % всех машин было построено в виде транспортера боеприпасов. Конструкция которых практически не отличалась от конструкции самой САУ, сохранялась возможность установки пушек в полевых условиях.

Технические характеристики




Вооружение: 150-мм тяжёлая полевая гаубица sFH 18L/30. Ствол гаубицы имел длину 4 метра 40 сантиметров. Для стрельбы применялись фугасные (в основном) и дымовые (редко) , бетонобойные и бронебойные снаряды. В качестве вспомогательного вооружения использовался 13,7-мм пулемёт MG 34 или MG 42, два пистолета-пулемета MP 38/40. Боекомплект состоял из 18 снарядов и 600 патронов.



Сохранившиеся экземпляры


По данным на 1999 год насчитывается 5 уцелевших машин, находящихся в следующих местах:

1)Германия — танковый музей в Мунстере, учебный центр в Кобленце, автомобильно-технический музей в Зинсхайме.
2)США — музей Паттона.
3)Франция — танковый музей в Сомюре.


Наша раша, держава наша, страна наша, наша раша!!!


Денис-STALKER Дата: Суббота, 09.06.2012, 17:50 | Сообщение # 13
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
GW-Panther






Geschützwagen Panther(от нем. Geschützwagen — лафет и нем. Panther — пантера) — опытная немецкая очень-очень тяжелая самоходная гаубица.

История создания


Разрабатывалась фирмой Krupp в 1943-1944г. Был построен макет САУ. Прототип изготовлен не был.

Дальнейшая судьба


Осенью 1942 г. фирма «Крупп» предложила проект зенитной САУ, в которой на шасси «Пантеры» было смонтировано 88-мм зенитное орудие FlaK 18 (а позднее и FlaK 41). Однако фронту требовалось скорострельное орудие малого калибра для защиты войск от советских штурмовиков, а не медлительная и дальнобойная «восьмидесятивосьмимиллиметровка». Летом 1943 г. фирма Рейнметалл-Борзиг предложила для «Пантеры» башню, вооруженную четырьмя 20-мм авиационными пушками MG 151/20. Они имели высокую скорострельность, но дальность стрельбы и разрывное действие их снарядов никуда не годились. Проект отклонили осенью 1943 г. Стало ясно, что наиболее эффективными против вражеских штурмовиков будут многоствольные установки зенитных автоматов калибра 37-мм и более. 7 декабря 1943 г. Альберт Шпеер приказал срочно разработать проекты 37-мм и 50-55-мм самоходных зенитных автоматов на шасси «Пантеры».

Разработкой проектов 37-мм зенитной САУ занимались все те же фирмы Крупп и Рейнметалл при участии Даймлер-Бенц. В январе-феврале 1944 г. Крупп и Даймлер-Бенц предложили башню, вооруженную спаркой 37-мм пушек FlaK 44. Башня имела бронирование до 60-мм в лобовой части (при наклоне лобового листа в 40-45°). САУ, оснащенная новой башней должна была называться Flakpanzer «Coelian» (Зенитный танк «Коелиан»). Однако дальнейшие работы над башней показали сложность ее изготовления и потому перед изготовлением макета башня была упрошена. Макет башни установили на ремонтное шасси «Пантеры» Ausf D2 осенью 1944 г. А с января 1945 г. такая САУ должна была в больших количествах строиться силами трех фирм. Но организовать в это время серийное производство новой САУ было уже практически невозможно и даже эталонный образец изготовлен не был. Такая же судьба постигла и проекты 55-мм зенитных самоходных автоматов.

Geschützwagen Panther в сувенирной и игровой индустрии


Geschützwagen Panther представлена как самоходная артиллерийская установка в игре World of Tanks.


Наша раша, держава наша, страна наша, наша раша!!!


Денис-STALKER Дата: Суббота, 09.06.2012, 18:01 | Сообщение # 14
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
GW-Tiger




Geschützwagen Tiger (от нем. Geschützwagen — лафет и нем. Tiger — тигр) — опытная немецкая самоходная 170-мм гаубица. Решение о создании тяжёлой САУ артиллерийской поддержки было принято в июне 1942 года. Работы над машиной велись фирмой Крупп. Концепция САУ подразумевала возможность установки на одном базовом шасси трех различных артиллерийских систем: 170-мм пушку 17 cm Kanone 72, 210-мм гаубицу 21 cm Morser и 305 мм мортиру Skoda GrW L/16, в связи с чем машина получила довольно длинное официальное наименование Geschützwagen «Tiger» fur 17 cm K72(Sf), fur 21 cm Mrs 18/1(Sf) und 30,5 cm GrW Sf I-606/9. Похожая концепция была положена в основу советской тяжелой САУ СУ-14.


Наша раша, держава наша, страна наша, наша раша!!!


Денис-STALKER Дата: Воскресенье, 10.06.2012, 12:47 | Сообщение # 15
Охотник Мастер!
Группа: Администраторы
Сообщений: 642
Награды: 10
Репутация: 557
Статус: Offline

За создание сайта За хорошию репутации За 50 постов За 100 Постов За 200 Постов
Grille




«Грилле» в музее Абердинского полигона

Grille (нем. Grille — «Сверчок»)(Sturmpanzer 38(t)) — (Штурмпанцер 38(т)) — немецкая самоходная артиллерийская установка класса самоходных гаубиц времён Второй мировой войны на шасси чешского лёгкого танка Панцеркампфваген 38(т) и с 15-см пехотным орудием sIG 33 (инфантригешутц) с 15-ю снарядами.

Описание конструкции


Корпус состоял из стальных тавровых профилей, к которым сваркой и заклепкой крепились бронелисты. Бронелисты прокатанные цементированные, (гетерогенные). Толщина броневых листов лобовой части корпуса достигала 15, бортовой – 15, кормы –12, днища – 10 мм. Борта рубки образованы слегка наклоненными внутрь трапециевидными бронелистами, над моторным отделением монтировались ещё два трапециевидных бронелиста. В кормовой части открытой сверху рубки имелась двустворчатая бронированная дверца. Экипаж САУ из четырёх человек получил круговую защиту от огня стрелкового оружия, осколков снарядов и мин. В непогоду рубка сверху затягивалась брезентом, брезент крепился к металлическим дугам и бортам рубки. Как и на истребителях танков, ствол пушки САУ крепился в походном положении Н-образным опорой-фиксатором, а казенник — хомутом.

Масса САУ, получившей обозначение «15 cm sIG 33 (Sfl.) auf Pz.Kpfw. 38 (t) Ausf. H» или более короткое — Sd.Kfz. 138/1, не превышала 10800 кг. Величина вполне сравнимая с массой истребителя танков. Проходимость установки была удовлетворительной.

Двигатель


На танке использовался двигатель «Прага» ЕРА, шестицилиндровый, карбюраторный, рядный, жидкостного охлаждения мощностью 125 л с. при 2200 об/мин.

Трансмиссия


Танк оснащался шестискоростной планетарной коробкой передач (пять скоростей вперёд и одна – назад) и многодисковым главным фрикционом сухого трения.

Ходовая часть


Ходовая часть включала четыре обрезиненных опорных катка на борт, подвешенных попарно на листовых полуэллиптических рессорах, два поддерживающих катка, ведущее колесо переднего расположения, цевочного зацепления. Ленивцы распологались сзади. В каждую гусеницу входили 93 одногребниевых трака шириной 293 мм.

Краткое описание


Sturmpanzer 38(t), официально Geschützwagen 38(t) für s.IG.33/2 (Sf) или 15 cm s.IG.33/2 auf Panzerkampfwagen 38(t), также Grille (нем. сверчок, переводится как Грилле) — немецкая самоходная артиллерийская установка (САУ) класса самоходных гаубиц периода Второй мировой войны, лёгкая по массе. По ведомственному рубрикатору министерства вооружений нацистской Германии самоходка обозначалась как Sd.Kfz.138/1. Эта боевая машина была создана в 1942 году на базе устаревшего лёгкого танка Panzerkampfwagen 38(t) фирмой BMM в Праге. Стимулом для появления этой САУ стала потребность Вермахта в мобильной полевой артиллерии.

История создания


Изначально предполагалось использовать для ходовой части САУ модифицированное шасси лёгкого танка Panzerkampfwagen 38(t) модификации M с расположением силовой установки в середине корпуса. Однако оно было ещё не готово и первая партия из 91 машины, включая прототип, была изготовлена на базе Panzerkampfwagen 38(t) Ausf.H с задним расположением моторного отделения. С танка демонтировалась башня и вместо неё устанавливалась неподвижная рубка со 150-мм тяжёлым пехотным орудием s.IG.33. Выпуск этой модификации продолжался с февраля по апрель 1943 года. С апреля 1943 года шасси со средним расположением мотора было отработано и начался выпуск САУ варианта M с задним расположением боевого отделения, более удобным для обслуживания орудия и подачи боеприпасов с грунта. С апреля по июнь 1943 года и с октября 1943 по сентябрь 1944 года BMM построила 282 Grille и 120 бронированных подвозчиков боеприпасов к ним. Последние по сути были теми же САУ без вооружения, с заделанной броневым листом орудийной амбразурой в рубке. При необходимости прямо в полевых условиях пехотное орудие s.IG.33/2 можно было установить на подвозчик боеприпасов, превратив его в полноценную САУ.

Боевое применение


Впервые Grille были задействованы в боях на Курской Дуге летом 1943 года. Наряду с их применением в качестве самоходных гаубиц для стрельбы с закрытых позиций, нередко Sturmpanzer 38(t) использовали и для непосредственной поддержки пехоты огнём прямой наводкой. Несмотря на высокую огневую мощь, в целом машина оказалась малоудачной. Лёгкое и короткое шасси не было оптимальным для установки столь тяжёлой артиллерийской системы с большой отдачей. При ведении огня под небольшими углами возвышения САУ после каждого выстрела отпрыгивала назад (откуда и возникло прозвище «сверчок»), небольшим был возимый боекомплект (поэтому и потребовался специализированный транспортёр боеприпасов), надёжность оставляла также желать лучшего (следствие сильной отдачи при выстреле). Но за неимением иной альтернативы Grille сохранялась до сентября 1944 года в серийном производстве. Впоследствии также была сделана попытка установить s.IG.33 на базу лёгкого истребителя танков Jagdpanzer 38(t) «Хетцер», но, согласно данным историка Томаса Йентца, документального подтверждения серийного производства этой модели нет. Выпущенные САУ Grille воевали вплоть до конца войны, в настоящее время известно об одной уцелевшей машине этого типа, экспонирующейся в музее Абердинского испытательного полигона Армии США.

Литература


1)T. L. Jentz. Artillerie Selbstfahrlafetten. 15 cm s.I.G.33 auf Pz.Kpfw.I (ohne Aufbau) to Karl-Geraet (54 cm). — Boyds, MD: Panzer Tracts, 2002. — 60 с. — (Panzer Tracts № 10). — ISBN 0-97084-075-6

2)P. Chamberlain, H. L. Doyle. Encyclopedia of German Tanks of World War Two. A complete illustrated history of German battle tanks, armoured cars, self-propelled guns and semi-tracked vehicles, 1933—1945 / T. L. Jentz. — Лондон: Arms and Armour Press, 1978. — 272 p. — ISBN 0-85368-202-X

3)И. П. Шмелев, Иллюстрированный справочник. Бронетехника Германии 1934-45 гг. — М.: АСТ, 2003. — 270 с. — ISBN 5-17-016501-3


Наша раша, держава наша, страна наша, наша раша!!!


Форум » Вооружение стран США, СССР, Японии, Германии, Англии. » Германия » САУ
Страница 1 из 11
Поиск:


Copyright (©)2008-2010

Клан сайт: Раша
